tools ppa 工具

ppa 工具概述

tools ppa 是 tools 工具包中用于解析 ppa 数据以分析两个不同 case PPA 数据集的性能变化趋势的工具.

其输入是两组 case 数据, 这两组数据是由用户指定的 RainaSynth 在指定 tag 下执行 case 后的输出. 用户可能 使用的是同一个 RainaSynth, 也可能使用的是两个不同的 RainaSynth, 故该工具可用于如下两种情况.

测试同一个版本的 RainaSynth 在不同优化指令下的性能差异

使用 同一版本 commit 的 RainaSynth, 指定两组不同的 tag(synth level + opt level), 执行后将输出两组 不同的 case 数据, 这两组数据之间的差异显示了 该版本的 RainaSynth 在不同的综合等级和优化等级下 PPA 的差异情况.

测试不同版本的 RainaSynth 在相同优化指令下的性能差异

使用 不同版本的 commit, 此时将编译出 两个版本的 RainaSynth 并指定相同的 tag, 执行后将输出两组 不同的 case 数据, 这两组数据之间的差异即两个 版本的 RainaSynth 之间的性能差异情况.

ppa 工具基础使用教程

Tools ppa 工具的要求输入两个版本 RainaSynth 的 ppa 数据, 因此, 在执行 tools ppa 工具之前, 需要先准备两个版本 RainaSynth 的 ppa 数据.

  1. 获取新版本 RainaSynth 输出的 ppa 数据

# 以 2023-12-20 的 Nightly RainaSynth 为例
export RAINA_PATH=/homecloud/public/Nightly_Raina/2023-12-20/release/bin/RainaSynth

# 此时将生成一个带有时间戳的 case 目录文件 RegressionSystem_TempGit_xxxx
nabu --remote --record

# 可更名为 golden
mv ./RegressionSystem_TempGit_xxxx golden

  1. 获取新版本 RainaSynth 输出的 ppa 数据

# 假定此处使用的是用户自行编译的最新版本的 RainaSynth
export RAINA_PATH={HOME}/Thor/bin/RainaSynth

# 此时将生成一个带有时间戳的 case 目录文件 RegressionSystem_TempGit_xxxx
nabu --remote --record

# 可更名为 target
mv ./RegressionSystem_TempGit_xxxx target

  1. 执行 tools ppa 工具进行解析.

tools ppa golden target

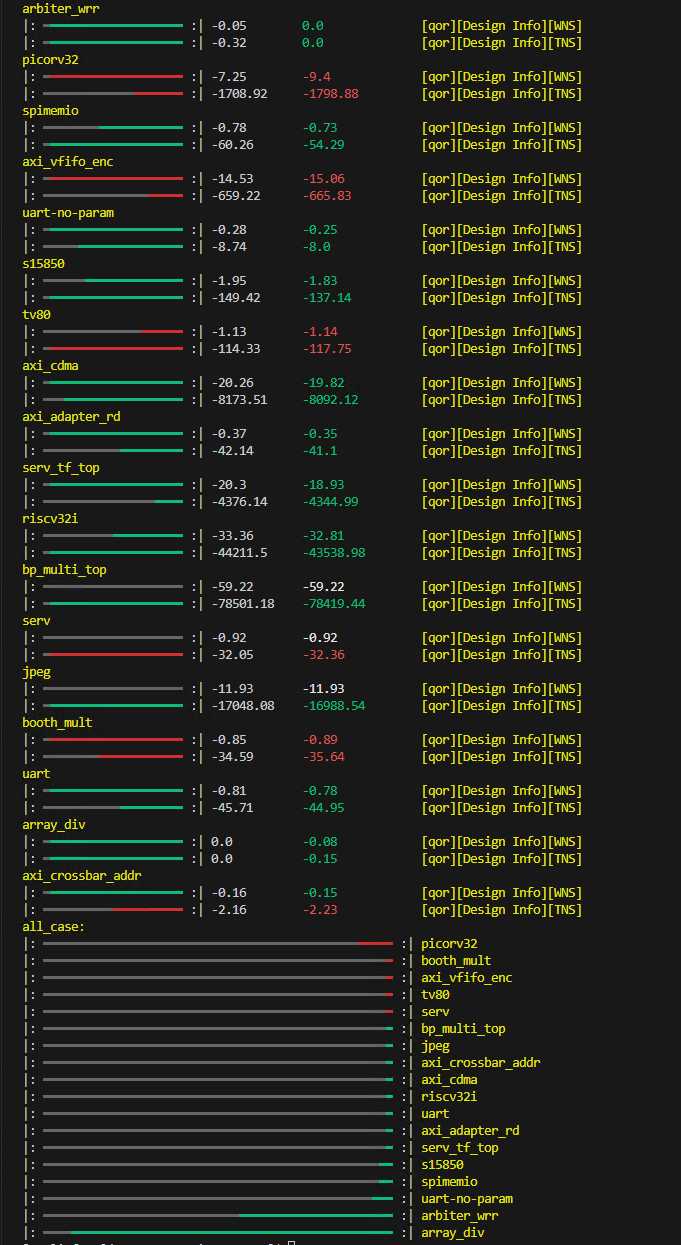

tools ppa 工具输出效果图如下所示, 其输出分为两部分, 上部分为单个 case 的 PPA 数据的变化趋势和数值变化, 下部分 为总体 case 的 PPA 数据的变化趋势并按从坏到好的程度进行排序.

../_images/ppa_result.png

ppa 工具进阶使用教程

tools ppa 工具的 help 文档如下:

[root@dev02 Thor]$ tools ppa --help
Usage: tools ppa [OPTIONS] GOLDEN TARGET

Perform ppa data analysis based on the case data generated by nabu, and the
weight can be specified.

Options:
--no_detail       Whether to disalble display the details of a single case.
                    Defaults to True
--weight TEXT     Custom weight file path
--save_file TEXT  Specify the file to save the data of ppa tool.
--help            Show this message and exit.

--no_detail

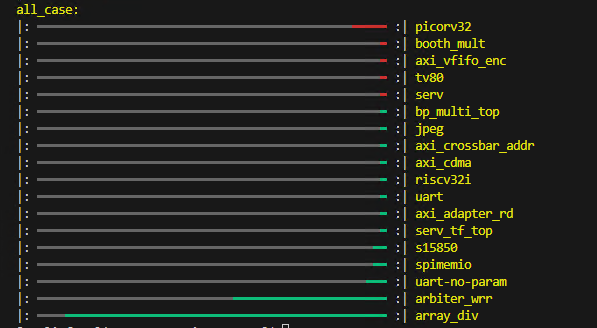

指定 tools ppa 分析工具不显示单个 case 的详细数据, 仅显示 case 数据汇总图. 效果图如下:

../_images/ppa_result_without_detail.png

--weight

指定 ppa 分析工具使用自定义的 weight 文件, 可参考 PPA weight 文件的使用.

# 使用用户自定义的权重文件 my_weight.json
tools ppa golden target --weight my_weight.json

--save_file

指定用于保存 ppa 分析过程产生的中间数据的文件名, 一般用户不需要使用, 这些数据可用于 case-manager 或加速 现有的 case 的 ppa 数据分析.

--help

查看 help 文档, 其指令如下:

tools ppa --help

PPA weight 文件使用

weight 文件是一个 json 文件, 用户可以通过 tools ppa-gen 指令先生成一个默认的 weight 文件, 在此基础上 进行修改. 未指定时, ppa 工具将使用默认的权重数据, 此时 ppa 工具将仅关注 PPA 数据中的 WNS / TNS 数据.

# 生成默认的 weight 数据, 生成 weight.json 文件
tools ppa-gen

# 也可以指定生成文件的名字
tools ppa-gen --output my_weight.json

# 更改 my_weight.json 文件中的权重.

  1. 在权重文件中, 可按用户需求自定义修改权重, 当权重为 0 时, 该数据将不进行 ppa 数据分析.

  2. 当某个数据越大表示性能越好时, 权重应该为正数, 如 WNS, TNS.

  3. 当某个数据越小表示性能越好时, 权重应该为负数, 如 area, power 相关指标.

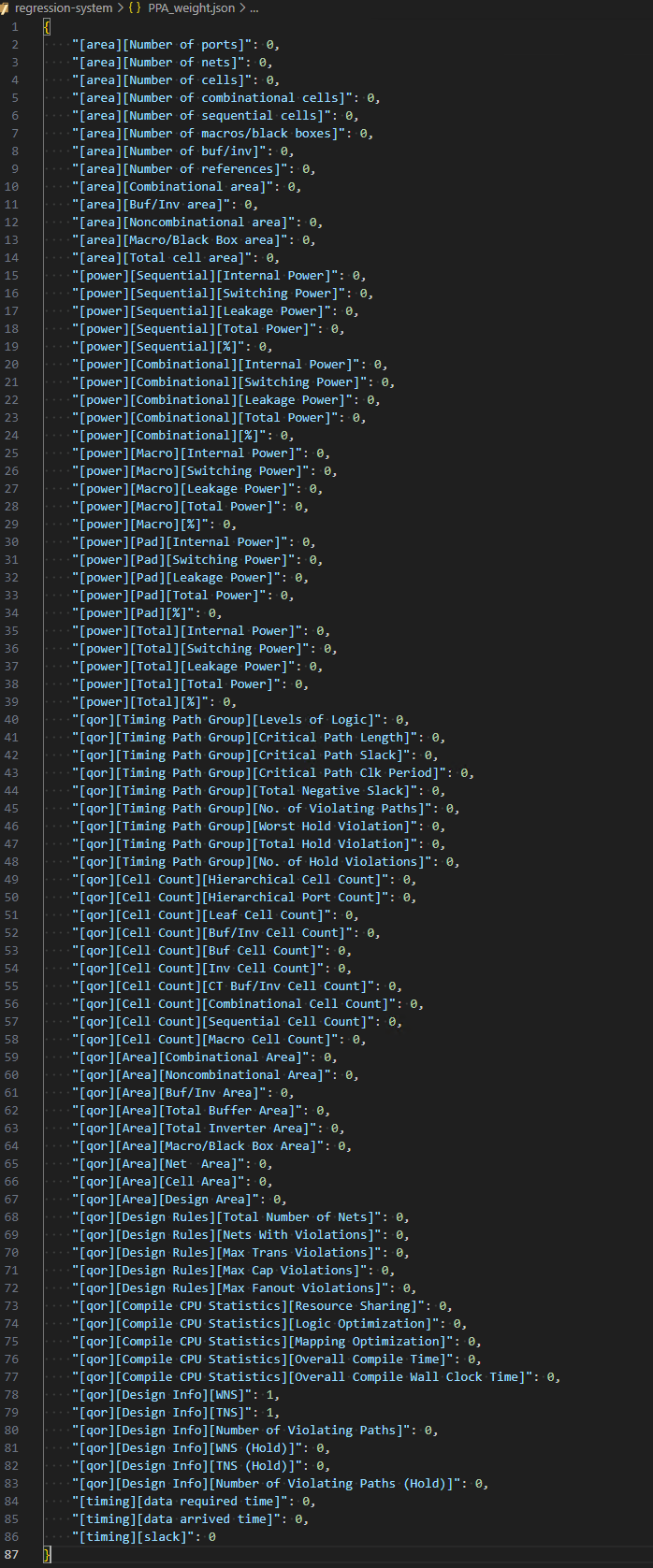

权重文件预览如下:

../_images/ppa_weight.png
