tools lec 工具

lec 工具概述

tools lec 工具用于判断两个输入的 verilog 文件或项目是否逻辑等价. 这两个输入文件或项目被称作 REVISED 和 GODLEN. 此外, tools 工具还支持指定 file_list 文件, 以满足特殊的 src 可能会指定 file 的情况. 若未指定 file_list 文件时, 若 GOLDEN 或 REVISED 输入是目录, 则尝试在输入目录下寻找默认的 file_list 文件 “file_list.txt”

lec 工具基础使用教程

tools lec 工具最简单的用法是直接提供 REVISED 和 GOLDEN 文件(或目录), lec 工具将其上传到 rpc 服务主机并返回 一个 lec 脚本和一个 lec report 文件, 并在命令行中回显此次 lec 检查结果. 其示例如下:

# 存在一个放有 Verilog 文件的目录, 该文件(或目录)作为 golden
ls golden
# golden_file.v

# 存在一个放有 verilog 文件的目录, 该文件(或目录)作为 revised
ls revised
# revised_file.v

# 调用 lec 工具
tools lec golden/golden_file.v revised/revised_file.v

# 当输入是 dir 时, 会读入该目录下所有 verilog 文件, 当存在 file_list 时, 按 file_list 读入.
tools lec golden revised
tools lec golden/golden_file.v revised
tools lec golden revised/revised_file.v

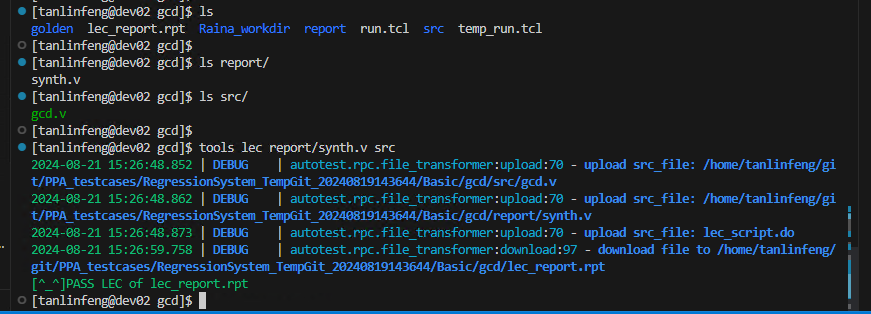

效果图如下:

../_images/tools_lec.png

lec 工具进阶使用教程

tools lec 工具的 help 文档如下:

[root@dev02 Thor]$ tools lec --help
Usage: tools lec [OPTIONS] REVISED GOLDEN

call lec check by RPC

Options:
--platform TEXT           specify the platform for lec
--revised_file_list TEXT  specify the file_list for revised
--golden_file_list TEXT   specify the file_list for golden
--record                  Keep case file and lec info in server
--script TEXT             specify the script for lec.
--help                    Show this message and exit.

--platform 参数

用于指定此次 lec 校验使用的 lib 库, 默认为 nangate45, 当输入中存在网表时, 一般需要指定为该网表对应的 lib 库.

# eg: 使用 tsmc65 的 lib 库
tools lec src netlist.v --platform tsmc65

--revised_file_list 参数

revised_file_list 参数用于指定 revised 使用的 file_list 文件, 一般用于用户调试 Thor 代码时需要使用自己编写 的 file_list 文件. 当不使用该参数时, 若 REVISED 输入是 dir, 则默认尝试在 REVISED 下寻找 file_list.txt 文件.

--golden_file_list 参数

golden_file_list 参数用于指定 golden 使用的 file_list 文件, 一般用于用户调试 Thor 代码时需要使用自己编写 的 file_list 文件. 当不使用该参数时, 若 GODLEN 输入是 dir, 则默认尝试在 GOLDEN 下寻找 file_list.txt 文件.

--record 参数

指定服务器是否保存本次 lec rpc 调用的相关数据, 否则服务器将在本次 lec 执行完成并返回结果后删除本次 case 等 数据, 一般仅用于调试, 用户使用时不需要开启.

--script 参数

指定本次 lec 使用的脚本, 一般来说无需指定, lec 会自动生成相关的脚本, 若有更改的需求, 建议用户在生成的脚本上进行 修改以满足自己的需求.

--help 参数

查看 help 文档, 其指令如下:

tools lec --help

自定义 lec server IP & port

tools lec 是一个 RPC 接口, 该接口的调用需要一个可提供 lec rpc server 的服务器. rpc server 也是 tools 工具 包中的一个工具, 由 tools rpc-server 可以启动. 启动后, 使用该 rpc server 需要在配置文件中或使用 --config更 改 lec rpc 调用本次 rpc-server 启动时指定的 IP 和端口. 其具体流程如下:

  1. 启动一个 rpc-server.

  1. 调用 lec rpc 时, 指定 rpc-server 的 IP 和端口.

有多种方式可以指定 lec rpc 的 IP 和端口, 详情可参考如下链接:

# 使用 --config 指定 lec rpc 调用的 IP 和端口
tools rpc revised.v golden.v --config lec.IP=192.168.15.200 --config lec.PORT=12345
