maat 使用手册
概述
maat 是⽤于Thor进⾏回归测试的⼆进制⼯具, 其集成了指定规则对比、lec检查、输出数据解析、特异性tcl脚本⽣ 成等⼀系列功能。本⽂旨在列举 maat 的简易使⽤⽅法及对应 case 的添加流程.
maat 基础使用教程
1. 环境配置与 case 准备
maat 的启动依赖于两个对象
* 综合工具 RainaSynth
一般来说, maat 将在 thor_submodule 或 thor_submodule 下的 regressioncases 目录中执行, 此时 maat 将尝试查找 thor_submodule 编译 出的 RainaSynth, 若查找失败, 则将使用系统默认的 raina（即 Thor 仓库历史最近版本）。

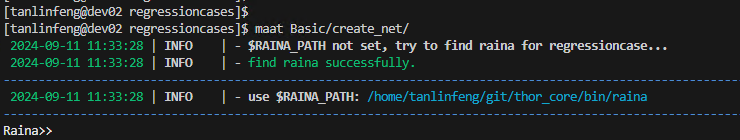

用户也可以使用环境变量 RAINA_PATH 来指定综合工具 RainaSynth.
# 使用 export 导入环境变量, 建议将其写入 bashrc 文件, 便于在 cmd 中快速启动 maat export RAINA_PATH={my_thor_path}/bin/RainaSynth
* 将要执行的 case 或 cases 目录
在一般情况下, maat 将在 thor_submodule 目录下执行或在 thor_submodule/regressioncases 目录下执行。 当处于 thor_submodule 时, maat 会尝试查找 regressioncases 目录.
2. maat 执行 case 示例
默认以当前路径为 cases 路径, maat 会尝试查找 regressioncases 目录并递归地执行该目录下所有 case, 若未找到任何 case, 则检查当前目录是否在一个 case 内部.
# thor_submodule 目录下应当存在一个 regressioncases 目录, 其下有数个 case: case1, case2, case3 ...
# 默认执行当前目录下所有 case, 此时将会执行 repo 下所有 case 并汇总输出
maat
# 推荐进入 regressioncases 目录下执行
cd regressioncases
maat
# 仅执行 Sdc/.../case1, Eco/.../case3, Power/.../case5 这三个 case, /.../ 表示中间的数个目录层级
maat Sdc/.../case1 Eco/.../case3 Power/.../case5
# 仅执行 Sdc 这个模块下所有的 case
maat Sdc
# 仅执行 Sdc/mod1 这个子模块下所有的 case
maat Sdc/mod1
# 若当前用户位于某个 case 目录中
cd regressioncases/case1
# 尝试执行所有 case, 未发现 case, 检查自身是否为 case
maat
# 未发现其他 case, 检测出 pwd 为 case, 执行当前 case (case1)
# 可指定要执行的 case
cd regressioncases
# 支持通配符, 执行所有以 test 开头的所有 case
maat test*
# 支持排除指定 case, 滤除 case3 和 以 test 开头的所有 case
maat !case3 !test* # sh 脚本中
maat \!case3 \!test* # 命令行中, ! 需要进行转义
# 支持 file_list 文件, 如 cases.txt 中写有三个 case,
maat cases.txt
3. 关于 golden 的更新和 case 更改

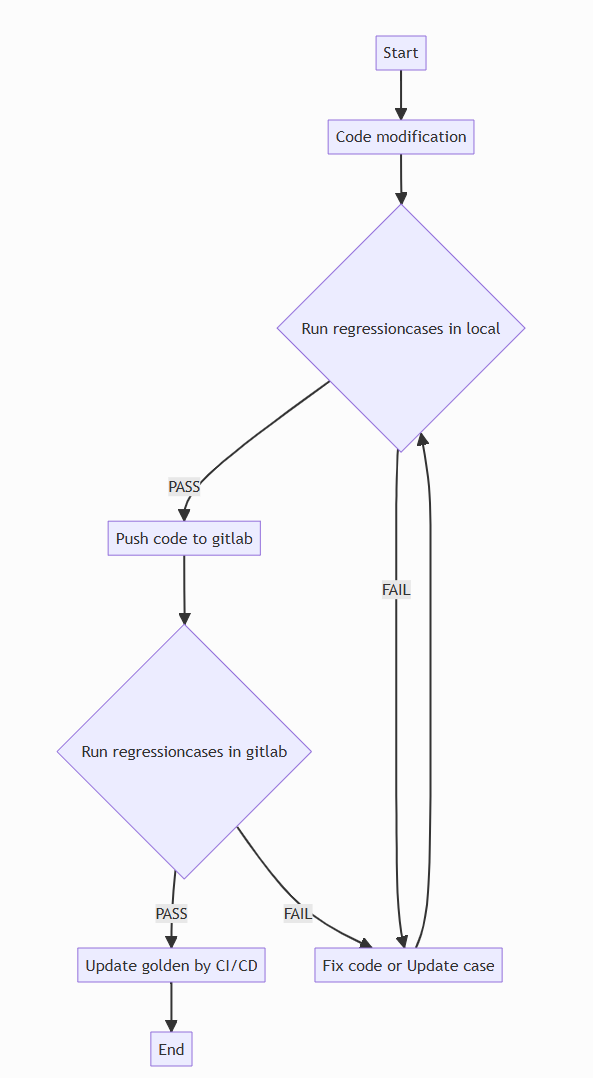

一般情况, golden 无需用户手动更改, 当用户在 gitlab 中提交了一个 merge 请求时, 若测试通过, 则 gitlab 的 CI/CD 流将自动完成 golden 的更新操作。
若 CI/CD 流中报错, 将会导致此次执行不通过, 此时用户需要根据 regression 测试结果查看未通过的原因（一般来说, 用户在提交一个 commit 之前, 也应当在本地执行一次测试, 以确保新增代码正确）, 若确定本次 regression 测试结果 中错误的 case 符合预期,则用户应当修改 regressioncases 中对应的 tcl / golden 等文件并随代码一起提交。流程图如下：
4. 搭配 tools update-golden 工具
maat 工具可搭配 tools update-golden 工具, 该工具用于快速更新 regressioncases 仓库中的 golden 文件. 其用法如下:
# 进入 regressioncases 目录, 执行 case.
# case 执行后可能会出现 FAIL 的情况, 并且此时这个 FAIL 是符合预期的.
cd regressioncases
maat
# 假设 Mod/case1 错误, 且其改变是符合预期的, 可以使用 tools update-golden 更新 golden
tools update-golden Mod/case1
# 也可以不加 case 名, 此时 tools update-golden 将更新所有 case 的 golden.
tools update-golden
tools update-golden 的详细使用可以参考 tools update-golden 工具说明
maat 参数一览
maat 有许多额外的参数可以供配置, 其 --help 输出如下:
[root@dev]$ maat --help
Usage: maat [OPTIONS] [CASES]...
Options:
--repeat INTEGER Specify the number of repeated executions of the case,
the default is 1
--timeout TEXT Specifies the timeout of the case. Support unit s
(default)/m/h/d. The default is 0s.
--config TEXT Configure backend custom parameters
--log TEXT Specified logger level: TRACE/DEBUG/INFO/WARNING/ERROR
--compare Enable differential text echo in the command console
-c, --continue Enable to continue running with the last execution result
--debug Enable debug mode for maat
--commit_id TEXT Specify the commit id for test case running
--tag TEXT Specify the tag for test case running
--cpu_num INTEGER Specify the cpu number for test case running
--version Show maat version
--help Show this message and exit.
这些参数均可以组合使用, 一些常用的参数如下:
--compare
指定执行 case 时是否输出 error case 的详细信息.
maat --compare效果如图:
--cpu_num
指定 maat 多进程数量, 默认为当前机器最大核心数的一半以防止过多的占用资源.
maat --cpu_num 8
--version
输出当前 maat 版本.
maat --version
--continue/-c
在执行 case 过程中, 用户可使用 ctrl+c 停止执行 case, 此时可使用 --continue 参数继续上次执行任务
# 执行一些 case maat some_cases # 键盘按下 ctrl+c, maat停止执行 case 并输出当前 case 执行结果汇总 # 继续上次任务执行, 此时需要保证 --dir 输入一致 maat some_cases # 也可用于中途修改 case 参数, 如接下来的 case 均停止 lec 检查 maat some_cases --config case.ENABLE_LEC=false
--config
更改 maat 功能模块参数的指令, 其使用较为多变复杂, 并可搭配 配置文件 使用, 进阶使用请参考 --config 配置表.
--config 是一个可重复使用的参数, 用于更改多个配置, 输入格式为.
maat --config [mod.attr=value] # eg: 打开 lec 检查并指定 lec rpc 调用的端口为 12345 maat --config case.ENABLE_LEC=on --config lec.PORT=12345
--yaml
指定本次 case 执行使用的配置文件, 例如, 用户编辑了一份 custom.yaml 文件, 其内容如下:
case.ENABLE_LEC: false case.timeout: 10m此时 maat –yaml ./custom.yaml 执行的所有 case 均将关闭 lec 检查并且设置超时时间为 10 min.
maat 的配置文件内容可参考 配置文件 部分.
--tag
使用 tag 去更改此次 maat 执行的 tcl 脚本.
对于任意 case 来说, maat 执行此 case 时, 会先生成一个 temp_xxxx.tcl 文件, 其是 case 本身的 tcl 文件的一个 副本, 并对这个 tcl 文件做一系列的处理, 包括但不限于处理相对路径 / 更改 cmd 参数 / 增删 cmd 等功能, 其实现就是 依托于 tag 完成, 如:

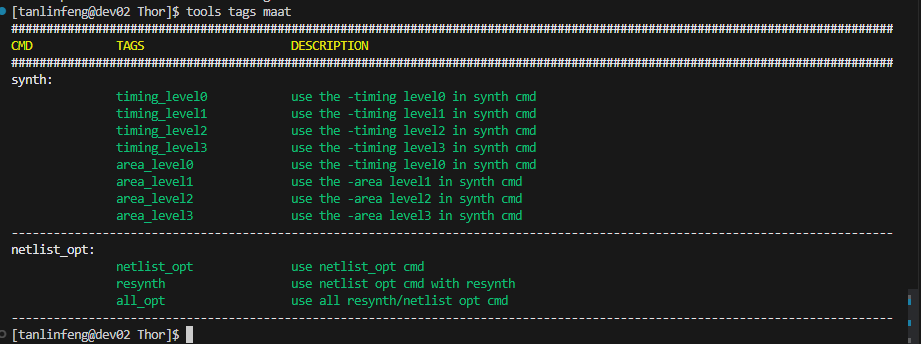

# 为 synth 命令增加 --timing_level3 参数 maat --tag timing_level3 # 清除所有的 opt 指令(netlist_opt / resynth) maat --tag non_opt更加详细的使用请参考 tag 使用详解.
--debug
指定以 debug 模式执行 maat, 一般用于调试.
maat --debug
--mock
指定当前仅输出 temp tcl 文件, 不进行实际执行.
# 此时仅在 thor 目录下生成 temp_xxx.tcl 文件 maat --mock
--repeat
指定 cases 重复执行次数, 以预防 RainaSynth 输出偶现 bug 问题.
# 指定 case 重复执行 5 次 maat --repeat 5
--commit_id
指定 golden 的 commit id 以实现历史比较功能.
# 指定与 3940b60ca78706f1e17220e48afb5345602d3763 的 golden 进行比较 maat --commit 3940b60ca78706f1e17220e48afb5345602d3763
--timeout
指定 cases 执行的超时时间, 指定后, 单个 case 执行超时则直接结束运行并给出报错. 该参数可以指定单位, 目前 支持以下四个单位:
秒(s), 当输入不带单位时, 默认为秒
分(m)
时(h)
天(d)
# 指定超时时间为 1000 秒 maat --timeout 1000 maat --timeout 1000s # 指定超时时间为 90 分钟 maat --timeout 90m # 指定超时时间为 2 小时 maat --timeout 2h
case 的编写
1. case 的目录结构
对于一个 case 来说, 其应当满足以下三个要求:
case 是一个 directory.
case 中包含 golden 目录, 其下存放用于对比的 golden 文件.
case 中包含一个 tcl 文件, 其描述了本 case 的执行流程.
ps: 对于一个 case 来说, src 不是必需的, 其 src 可以存放于 case 目录中, 也可以存放于其他位置与其他 case 共享 同一个 src 文件, 目前可以在 RegressionCases 仓库的 TestFile 目录中找到公共使用的 src
另外, 对于一个 dir 中 case 的判定是递归的, 这意味着 maat case 的存放是可以按功能模块进行划分的, 因此, 目前 maat 对应的 case 仓库 RegressionCases 中的 case 是按模块等级进行划分的, 目前已划分为 Sdc / Eco / Database 等 子模块, 每个子模块中可能又按功能的模块继续进行划分, 直到这颗目录树的叶子节点才是真正的 case.
2. 创建一个 case
创建一个 case 时，本质上是创建一个目录，且这个目录必需满足一个 case 的 目录结构。 用户在确定好本 case 的位置后，创建一个目录，目录名即为 case 名，并在 case 目录下按照 case 的 目录结构 去创建对应的 tcl 文件和 golden 文件， 注意，golden 目录是必需的，但其可以是一个空目录 。
# 创建一个名为 “test_case” 的 case，其是 Sdc 模块下的一个 case
cd regressioncases/Sdc
mkdir test_case
# 创建对应的目录结构
cd test_case
mkdir golden # 必需
mkdir src # 非必需
touch run.tcl # 必需
# case 支持多层级
# 创建一个名为 “test_case” 的 case，其是 Sdc 模块下 SdcTest 子模块的一个 case
cd regressioncases/Sdc/SdcTest
mkdir test_case
# 创建对应的目录结构
cd test_case
mkdir golden # 必需
mkdir src # 非必需
touch run.tcl # 必需
3. 用于 --compare 参数的 rule
case 的 tcl 文件不仅指定了本 case 的执行 flow，还指定了本 case 的执行 rule，其由 tcl 注释的形式给出。
1read_verilog src/gcd.v
2read_liberty /share1/platform/nangate45/NangateOpenCellLibrary_typical.lib
3synth -top gcd
4
5# @rule: verilog @result: synth.v @golden: synth_golden.v
6write_file -netlist report/synth.v
7
8# @rule: ppa
9report_area > report/area.rpt
10report_power > report/power.rpt
11report_timing > report/timing.rpt
12report_qor > report/qor.rpt
13
14exit
如上是一个 case 的 tcl 内容, 其中第 5 行的 # @rule: verilog @result: synth.v @golden: synth_golden.v 和
第 8 行的 # @rule: ppa` 即为两个 rule.
rule 是用于指定本 case 是否执行通过的标准。对于一个 regression case 来说，其执行结果是否 PASS，是由 rule 中指定的 golden 文件和 report 生成的文件按照 rule 去进行对比来决定的。不同的 rule 有不同的效果， 可在 rule 一览 中查看。rule 的指定在 tcl 文件中由固定的注释形式给出，其形式如下：
# 其必需是 tcl 文件中的注释，由 ‘#’ 开头
# @rule: {rule_name} @result: {result_name} @golden: {golden_name}
- rule
指定要使用的比对规则，对于不同的规则，其作用不一致，且某些规则可能不需要 golden 或 result。
- result
result 文件路径，作为 rule 的输入，其默认从 case 目录下的 report 目录中寻找，也可以使用相对路径将其定位到其他目录中。
- golden
golden 文件路径，作为 rule 的输入，其默认从 case 目录下的 golden 目录中寻找，也可以使用相对路径将其定位到其他目录中。
rule 一览
1. diff
# @rule: diff @result: result_file @golden: golden_name
用于 golden 文件和 result 文件做之间的文本对比，使用经典的 diff 算法并渲染至命令行。
key |
description |
|---|---|
rule |
diff |
golden |
用于做 diff 比较的 golden 文件路径 |
result |
用于做 diff 比较的 result 文件路径 |
2. report
# @rule: report @result: result_file @golden: golden_name
用于 golden 文件和 result 文件做之间的文本对比，和 diff 规则类似，使用经典的 diff 算法并渲染至命令行但
会忽略文件中的 head 信息，适用于 area / power / sdc 等多种报告，使用该 rule 后将忽略这些报告的 head 信息，
若用户有新类型的文件需要该 rule 支持，可以联系文档编写者 tanlinfeng@raina.tech。
key |
description |
|---|---|
rule |
report |
golden |
用于做 report 比较的 golden 文件路径 |
result |
用于做 report 比较的 result 文件路径 |
3. only_generated
# @rule: only_generated @result: result_file
检查 result 文件是否生成，若未生成，将给出报错提示。
key |
description |
|---|---|
rule |
only_generated |
golden |
无需使用 |
result |
指定需要检测是否存在的文件路径 |
4. lec
# @rule: lec @result: result_file @golden: golden_name
用于检测 golden 文件和 result 文件的逻辑等价性，和 tools lec 工具 使用方式类似。
key |
description |
|---|---|
rule |
lec |
golden |
用于 lec 检查的 GOLDEN 文件 |
result |
用于 lec 检查的 REVISED 文件 |
5. verilog
# @rule: diff @result: result_file @golden: golden_name
用于检测 golden 文件和 result 文件的逻辑等价性，和 lec rule 类似，但相较于 lec rule 会多上 verilog 文件
的其他功能检查。
key |
description |
|---|---|
rule |
verilog |
golden |
用于 lec 检查的 GOLDEN 文件，并进行 verilog 检查 |
result |
用于 lec 检查的 REVISED 文件，并进行 verilog 检查 |
6. ppa
# @rule: ppa
report_area > report/area.rpt
report_power > report/power.rpt
report_timing > report/timing.rpt
report_qor > report/qor.rpt
检查 case 输出的 area、power、timing、qor 报告是否变化过大，若其性能降低到原性能的 90%，则命令台将提示报错 并渲染出对应变差的数据。 注意，使用该 rule 时，要求其必需跟随四种 ppa 报告的输出。
key |
description |
|---|---|
rule |
diff |
golden |
无，但默认需要 golden 目录中有 area.rpt timing.rpt power.rpt qor.rpt 文件 |
result |
无，但默认需要 report 目录中会生成 area.rpt timing.rpt power.rpt qor.rpt 文件 |
maat 的配置文件
maat 使用 yaml 文件作为配置文件, “.maatCfg.yaml” 文件作为其默认的配置文件名, 且用户可以使用 --yaml 参数指定自定义的配置文件.
maat 每次启动时均会按照如下顺序去读取本次执行过程使用的配置(从低到高).
/usr/local/etc/.maatCfg.yaml
/etc/.maatCfg.yaml
~/.maatCfg.yaml
用户使用 --yaml 指定的路径
case 目录下的 .maatCfg.yaml 文件
使用 --config 更改的配置
maat 拥有数个不同层级的模块, 每个模块拥有各自不同的配置, 对于最顶层的配置, 可以直接写配置名即可. 如:
# 指定用户自定义配置文件路径
CONFIG_PATH : ./my_config.yaml
# 指定 case 在执行完成后清除输出文件
CLEAN_WHEN_FINISH : True
# 指定 case 执行等级为 3
LEVEL : 3
对于 maat 中的子模块配置, 则使用 mod.attr 的方式去指定配置, 可有效防止同名配置冲突的问题. 如:
# 指定 case 超时时间为 10 秒
case.TIMEOUT : 10
# 指定 case 输出文件路径, 用于单个 case
case.WORK_DIR : ~/test_dir/case
# 指定 case 输出文件路径, 用于多个 case
case.WORK_DIR_PARENT : ~/test_dir
# 指定 thor 输出目录为 log
thor.RPT_DIR : log
# 开启 rpt 解析为 json 文件的功能
thor.JSON_PARSE_EN : True
# 指定 lec rpc 请求的 IP 和 端口
lec.HOST : 192.168.15.189
lec.PORT : 12300
config 配置一览表
与 maat 的配置文件 类似, 因为 maat 拥有数个不同层级的模块, 每个模块拥有各自不同的 配置, 对于最顶层的配置, 可以直接写配置名即可, 对于 maat 中的子模块配置, 则使用 mod.attr 的方式去指定配置.
# 开启 fake run, 同时将 case 模块的 lec 检查关闭
maat --config FAKE_RUN=true --config case.ENABLE_LEC=false
1. 顶层配置
name |
default |
description |
|---|---|---|
CONFIG_FILE |
“.maatCfg.yaml” |
指定默认 config 文件名 |
CONFIG_PATH |
None |
指定用户自定义的 config 文件路径 |
REPORT_NAME |
“report” |
指定默认的输出文件路径 |
PLATFORM_DIR |
r”/share1/platforms” |
指定库文件存放的路径 |
GIT_URL |
指定远程 case 仓库的 url |
|
GIT_BRANCH |
“main” |
指定远程 case 仓库的分支 |
CMDS_PATH |
None |
指定用户的 tag 文件 |
REPO |
None |
指定远程 case 仓库本地存放的 dir 名 |
IGNORE_CASES_FIEL |
“.cases_ignore” |
指定用于忽略 case 的 block 文件 |
FAKE_RUN |
False |
指定是否启用假执行 |
CLEAN_WHEN_FINISH |
False |
指定是否在执行完成后立即清理输出防止磁盘占用过多 |
2. case 配置
name |
default |
description |
|---|---|---|
MULTI_TCL |
True |
指定是否启用多 tcl 功能 |
ENABLE_LEC |
True |
指定是否启用 lec 检查 |
REPEAT_EN |
False |
指定是否启用 repeat 功能 |
REPEAT_TIMES |
1 |
指定 repeat 次数 |
LEVEL |
1 |
指定本 case 的执行等级 |
TIMEOUT |
0 |
指定本 case 的超时时间 |
FILE_LIST |
“file_list.txt” |
指定默认的 file_list 名 |
ERROR_IFNO_FILE |
“.error_info.txt” |
指定缓存执行差异的默认文件名 |
RESULT_FILE |
“.result.json” |
指定缓存执行结果的默认文件名 |
WORK_DIR_PARENT |
None |
指定 case 执行目录的父目录, 输出将存放于此目录下的 case 同名目录 |
WORK_DIR |
None |
指定 case 执行目录, 输出将存放于此 |
AREA_FILE |
“area.rpt” |
指定默认的 area report 文件 |
POWER_FILE |
“power.rpt” |
指定默认的 power report 文件 |
QOR_FILE |
“qor.rpt” |
指定默认的 qor report 文件 |
TIMING_FILE |
“timing.rpt” |
指定默认的 timing report 文件 |
SOURCE_DIR |
“src” |
指定默认的 RTL 存放目录 |
REPORT_DIR |
“log” |
指定默认的 case 输出目录 |
HISTORY_DOLDEN_DIR |
“.history” |
指定用于 history commit 文件路径 |
NOT_A_CASE |
[“__pycache__”, “Raina_db”] |
指定不进行迭代查找 case 的目录名 |
PROCESS_BY_TAG |
True |
指定是否启用 tag 处理 |
TCL_FILE |
“run.tcl” |
指定单 tcl 模式下 case 默认的 tcl 名 |
RESULT_BACKEND |
“thor” |
指定默认的 result 工具 |
GOLDEN_BACKEND |
“dc” |
指定默认的 golden 工具 |
PLATFORM |
“nangate45” |
指定默认的 lib 名 |
PLATFORM_DIR |
“/share1/platforms” |
指定默认的 lib 存放路径 |
ENABLE_STA |
False |
指定是否启用 sta 功能 |
ENABLE_PHYSICAL |
False |
指定是否启用 physical 功能 |
3. lec 配置
name |
default |
description |
|---|---|---|
HOST |
“192.168.15.189” |
指定用于 rpc 调用的 ip |
PORT |
12300 |
指定用于 rpc 调用的 端口 |
SCRIPT |
None |
指定用户自定义的 lec 脚本 |
DEFAUTL_SCRIPT |
“lec_script.do” |
指定默认的 lec 脚本 |
CLEAN_EN |
True |
指定是否在执行完成后清除数据(防止 rpc 主机占用磁盘) |
4. thor 配置
name |
default |
description |
|---|---|---|
debug_en |
False |
指定是否启用 debug 默认 |
environment |
“RAINA_PATH” |
指定用于配置 RainaSynth 路径的环境变量名 |
path |
“/homecloud/public/Nightly_Raina/latest/release/bin/RainaSynth” |
指定默认的 RainaSynth 文件路径 |
prompt |
“Raina>> “ |
指定用于 RainaSynth 的输出提示符 |
BACKEND_NAME |
“thor” |
指定本工具在 case 中的目录名 |
AREA_FILE |
“area.rpt” |
指定默认的 area report 名 |
POWER_FILE |
“power.rpt” |
指定默认的 power report 名 |
QOR_FILE |
“qor.rpt” |
指定默认的 qor report 名 |
TIMING_FILE |
“timing.rpt” |
指定默认的 timing report 名 |
PERFORMANCE_FILE |
“performance.rpt” |
指定默认的 performance report 名 |
JSON_PARSE_EN |
False |
指定是否将 rpt 解析为 json |
PERF_EN |
False |
指定是否使用 perf 工具生成火焰图 |
5. perf 配置
name |
default |
description |
|---|---|---|
FlameGraph_PATH |
“/share1/software/FlameGraph” |
指定 FlameGraph 工具路径 |
PERF_OUT_FILE |
“perf.perf” |
指定生成的 perf 文件名 |
PERF_DATA_FILE |
“perf.data” |
指定生成的 data 文件名 |
FlameGraph_FOLDED_FILE |
“perf.folded” |
指定生成的 folded 文件名 |
FlameGraph_SVG_FILE |
“perf.svg” |
指定生成的 svg 文件名 |
CALL_GRAPH_MODES |
[“dwarf”, “fp”, “lbr”, “no”] |
采集图模式合集 |
CALL_GRAPH_MODE |
“dwarf” |
采集图模式 |
SYSTEM_EN |
False |
全系统采样使能 |
SAMPLING_FREQUENCY |
100 |
采样频率 |
6. dc 配置
name |
default |
description |
|---|---|---|
DEBUG_EN |
False |
指定是否启用 debug 模式 |
RPT_DIR |
“log” |
指定存放输出文件的目录 |
BACKEND_NAME |
“dc” |
指定本工具在 case 中的目录名 |
AREA_FILE |
“area.rpt” |
指定默认的 area report 名 |
POWER_FILE |
“power.rpt” |
指定默认的 power report 名 |
QOR_FIEL |
“qor.rpt” |
指定默认的 qor report 名 |
TIMING_FILE |
“timing.rpt” |
指定默认的 timing report 名 |
JSON_PARSE_EN |
False |
指定是否将 rpt 解析为 json |
HOST |
“192.168.15.189” |
指定 rpc 调用的 ip |
PORT |
12300 |
指定 rpc 调用的 端口 |
CLEAN_EN |
True |
指定是否在执行完成后清除数据(防止 rpc 主机占用磁盘) |
7. genus 配置
name |
default |
description |
|---|---|---|
DEBUG_EN |
False |
指定是否启用 debug 模式 |
RPT_DIR |
“log” |
指定存放输出文件的目录 |
BACKEND_NAME |
“genus” |
指定本工具在 case 中的目录名 |
AREA_FILE |
“area.rpt” |
指定默认的 area report 名 |
POWER_FILE |
“power.rpt” |
指定默认的 power report 名 |
QOR_FIEL |
“qor.rpt” |
指定默认的 qor report 名 |
TIMING_FILE |
“timing.rpt” |
指定默认的 timing report 名 |
JSON_PARSE_EN |
False |
指定是否将 rpt 解析为 json |
HOST |
“192.168.15.189” |
指定 rpc 调用的 ip |
PORT |
12300 |
指定 rpc 调用的 端口 |
CLEAN_EN |
True |
指定是否在执行完成后清除数据(防止 rpc 主机占用磁盘) |
8. sta 配置
name |
default |
description |
|---|---|---|
TIMING_RPT |
“golden_timing.rpt” |
指定 golden 工具的 timing report 名 |
AREA_RPT |
“golden_area.rpt” |
指定 golden 工具的 area report 名 |
POWER_RPT |
“golden_power.rpt” |
指定 golden 工具的 power report 名 |
QOR_RPT |
“golden_qor.rpt” |
指定 golden 工具的 qor report 名 |
THOR_STA_TCL |
“temp_thor_sta_correlation.tcl” |
指定 thor sta 脚本路径 |
THPR_STA_TIMING_TCL |
“temp_thor_sta_timing.tcl” |
只当 thor sta 输出脚本文件名 |
DC_STA_TCL |
“temp_dc_sta_correlation.tcl” |
指定 dc sta 输出脚本文件名 |
STA_RPT |
“sta_correlation.rpt” |
指定 sta 数据存放名 |
THOR_DIFF_RPT |
“sta_thor_diff_paths.rpt” |
指定仅 thor 拥有路径存放文件名 |
GOLDEN_DIFF_RPT |
“sta_golden_diff_paths.rpt” |
指定仅 golden 拥有路径存放文件名 |
NEQ_PATH_RPT |
“sta_neq_paths.rpt” |
指定 diff 路径存放文件名 |
STA_SUMMARY_RPT |
“sta_summary.rpt” |
指定 sta 报告汇总文件名 |
ACCURACY |
2 |
指定 timing 输出精度 |
NET_PROPS |
[] |
指定必需包含的 port / net 名 |
NON_NET_PROPS |
[] |
指定不参与的 port / net 名 |
GOLDEN |
“DC” |
指定用作 golden 的工具名 |
TIMING_THREADS |
1 |
指定 timing 执行的线程数 |
VERSION |
“v200” |
指定执行的 sta 版本(v100 / v200) |
tag 使用详解
1. tag 概述
tag 是用于更改 case 执行 tcl 脚本的工具, 当用户指定 --tag tag_name 后, maat 会查找指定 tag 对应的 func, 并 使用该 func 对 tcl 脚本进行修改.
需要注意的是, 不同的 tag 可能存在冲突, 如 timing_level1 和 timing_level3, 此时timing_level1 的修改结果 将被 timing_level3 的修改结果覆盖, 最终 synth 指令输出将是 timing_level3 这个 tag 的修改结果.
# 同时使用两个 tag
maat --tag timing_level1 --tag timing_level3
# 此时 temp_xxx.tcl 中, synth 指令为
synth top --timing_level3
2. tag 一览表
使用如下指令可以快捷的查看 maat 的所有 tag:
tools tags maat
3. 用户自定义 tag
当用户需要使用自定义 tag 时, 需要使用 --config 指定 CMDS_PATH 参数导入用户的 tag 文件.
maat --tag user_tag --config CMDS_PATH=user_tags.py
